Was ist der Skizzenmodus?

• was wir bis jetzt gesehen haben ist der 3D-Raum
• der Skizzenmodus ist in 2D
• dafür müssen die Schritte im Video ausgeführt werden
• verschiedene geometrische Formen  (Linien, Kreise, Rechtecke) lassen sich auf der Skizzierebene platzieren

Elemente definieren

• durch Abhängigkeiten und Bemaßungen (Längenmaße, Winkel, Abstände) lassen sich Skizzen vollständig definieren
• vollständig definiert = alle Maße sind bekannt und auch die genaue Position der Elemente im Raum
• beispielsweise kann man die Skizze im Ursprung (Schnittstelle der Achsen) beginnen, dann setzt Fusion automatisch Verknüpfungen/Abhängigkeiten an diesen Punkt
• Abhängigkeiten sind Zwangsbedingungen mit denen man Zeichenelemente in der Skizze verknüpfen kann

Was sind Abhängigkeiten?

Wie werden Abhängigkeiten erzeugt?

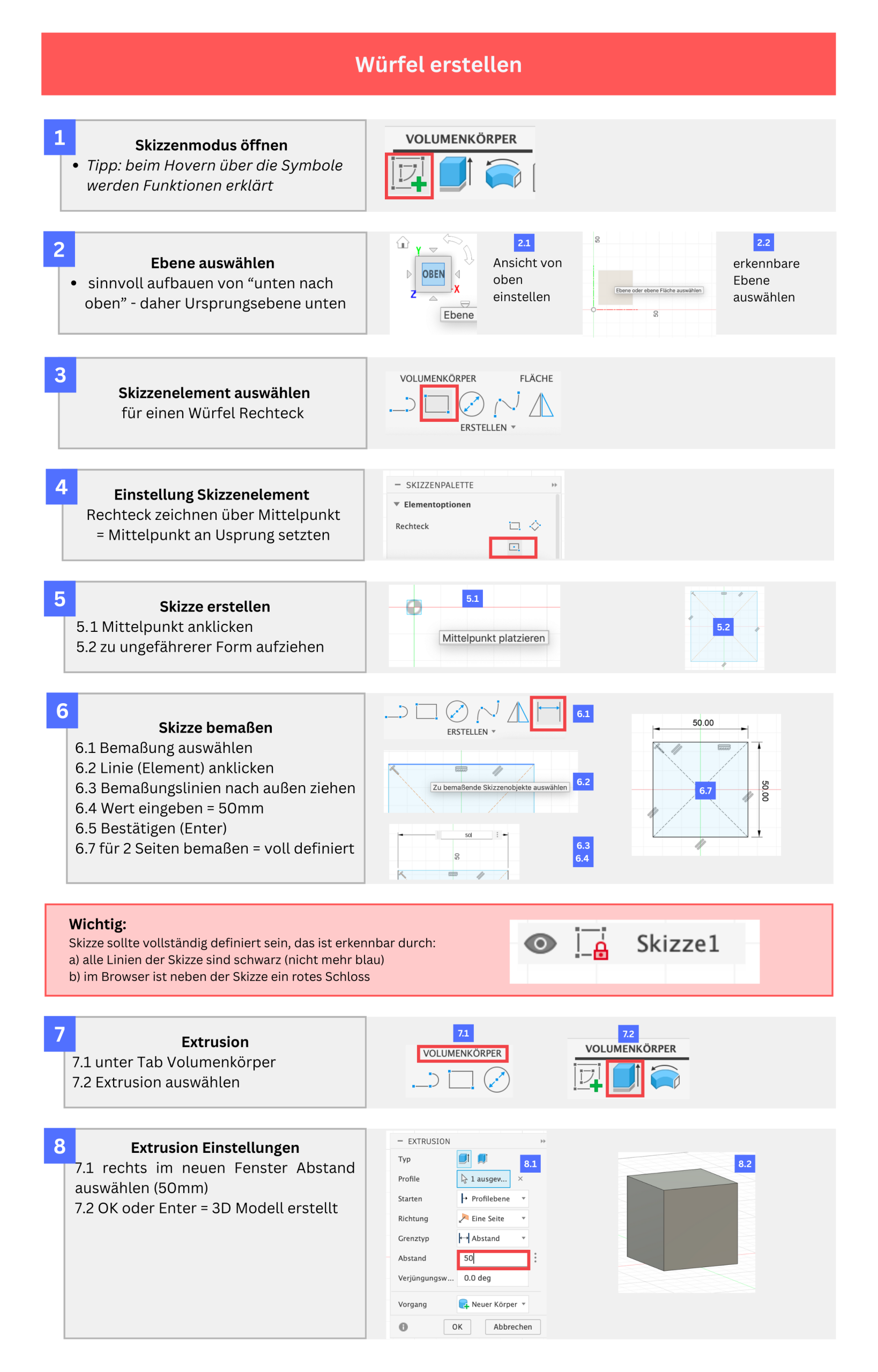

Würfel in 3D erstellen

• im vorherigen Video wurden die Schritte schon im Überblick gezeigt: hier genaue Anleitung

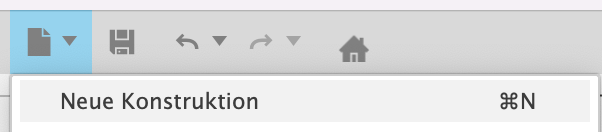

• dazu musst du zuerst eine neue Datei erstellen (neue Konstruktion)

Grundprinzip

Grundprinzip
